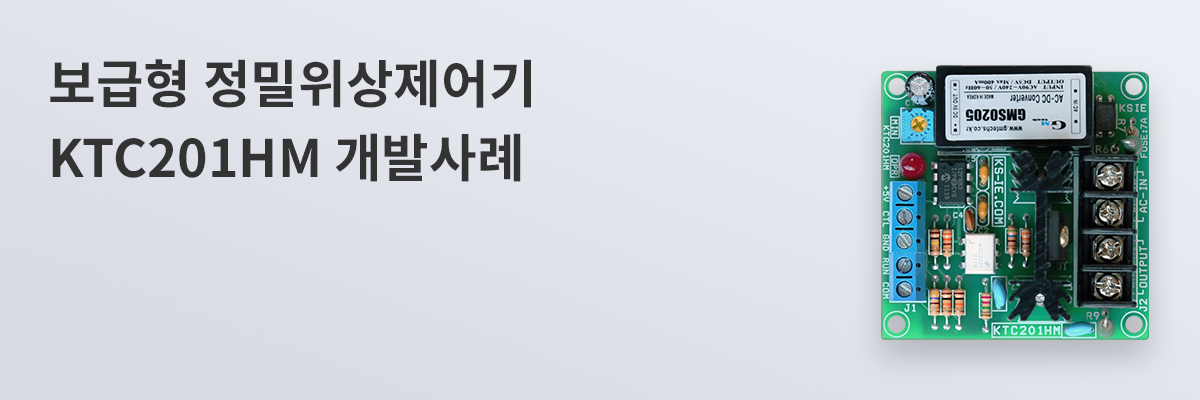

보급형 정밀위상제어기 KTC201HM 개발사례

KSIE 관리자
2019-03-07
조회수 13595

1. KTC201HM 개발배경

  • 개성산전에서는 이미 산업용 대전력 위상제어기 제품들을 디지털화 해서 시판하고 있음
  • 소전력을 위한 염가형 또한 필요하다는 판단 하에 개발한 모델이 KTC201HM
  • 염가형이라도 상위 버전 제품들의 분해능과 입력에 비례하는 평균전압이 출력되는 선형성을 이루고 있음
  • 또한 모터 드라이버로도 사용할 수 있도록 불감응 전압을 보상하는 Min-Power 기능을 넣은 절연형 위상제어 모듈



2. 특징

 1) 염가형으로 정밀한 제어가 가능

 2) 기존 저가 트라이액 드라이버에서는 이루지 못하는 입력값과 출력값이 정비례하는 연산을 통한 사인파에 대한 직선화 프로그램 내장

 3) 제어입력과 전력출력 부분이 절연되어 있어서 유저의 제어기와 직접 결합가능

 4) 약 300mA 정도의 5V 전원을 유저보드에서 사용가능

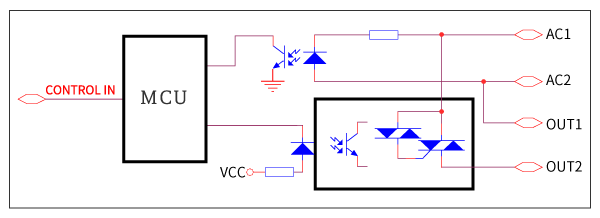

3. 하드웨어 구성


KTC201HM 제어파형 시연영상


4. 변경개발 가능성 및 범위

 1) 하드웨어 재설계

  • 현 구성에서 일부변경으로 고객 맞춤개발 가능

 2) 위상제어 응용 전반적인 개발
