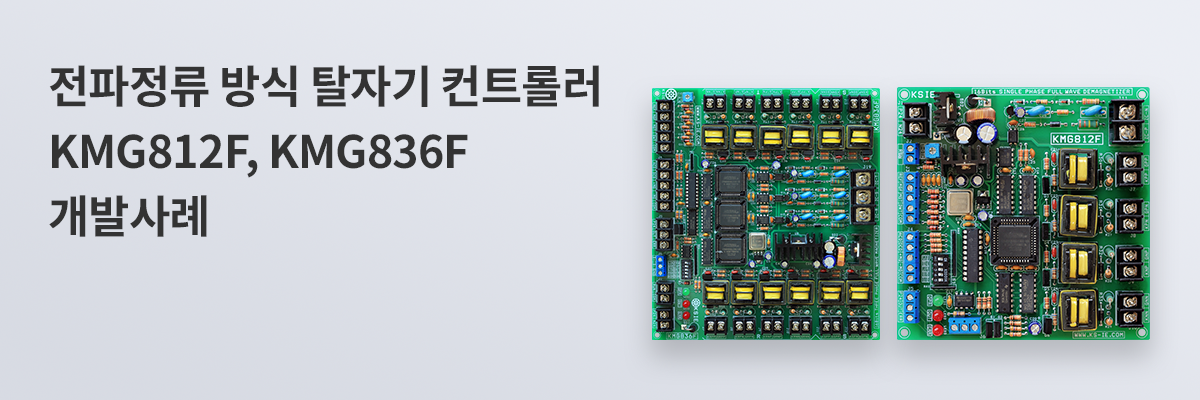

전파정류 방식 탈자기 컨트롤러 KMG812F, KMG836F 개발사례

KSIE 관리자
2019-03-07
조회수 373

1. KMG812F, KMG836F 개발배경

  • 단상 탈착자기 컨트롤러 KMG501H의 단점을 보완하여 단상용 전파정류방식의 탈착자기 컨트롤러 KMG812F와 삼상용 전파정류 방식 탈착자기 컨트롤러 KMG836F를 개발하여 탈착자기의 완전 디지털화를 이룸



2. 향상된 기능

 1) 전파정류방식을 사용하여 기존 반파정류방식의 문제점 극복

  • 트랜스 이용률과 역률을 높임
  • 반파방식의 비대칭 전류로 인한 트랜스 진동 감소

 2) 완전 디지털화를 통한 신뢰성 및 간결한 구성

  • 전파정류 방식을 사용할 경우 특히 삼상의 경우 복잡한 구성으로 출력극성을 바꾸어 주었으나 그럴 필요 없이 양 극성 및 지속시간을 연속적으로 변경가능하게 됨

 3) 16비트의 높은 분해능을 이용한 순수 연산에 의한 유연한 탈자곡선 구현

 4) 전용 원격제어 프로그램을 통해 데이터베이스에 의한 소재에 따른 작업관리 가능

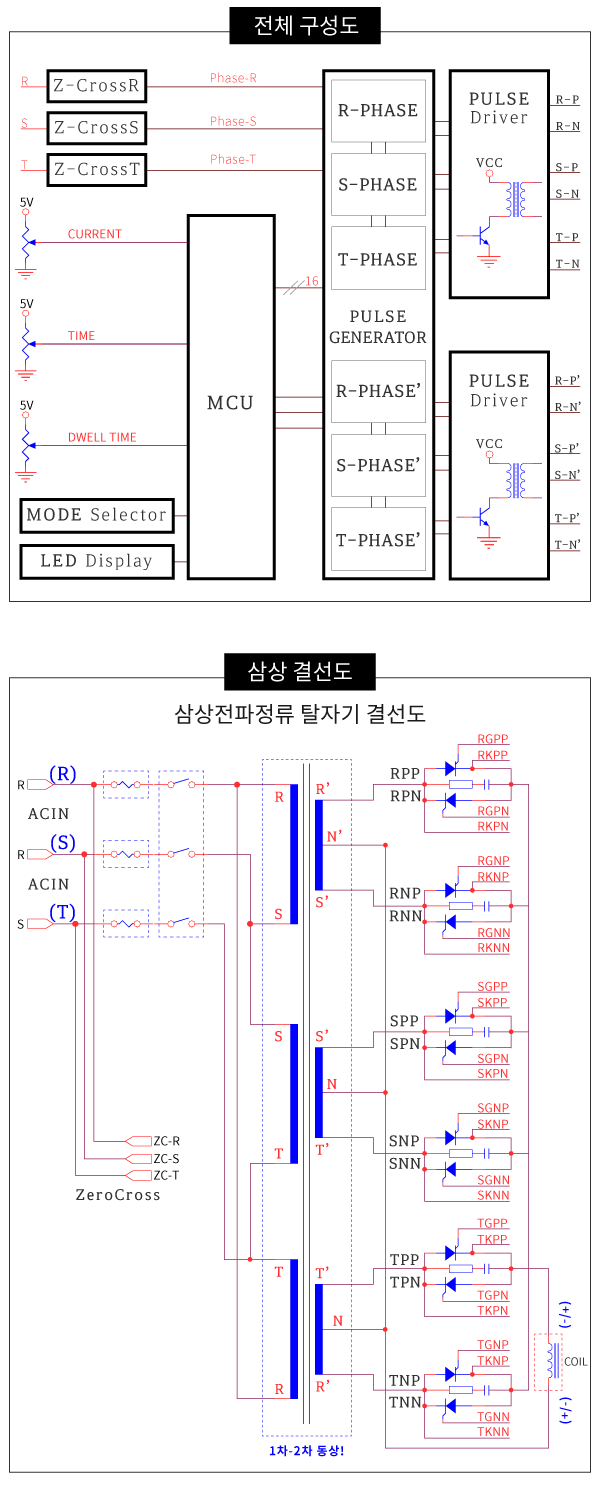

3. 하드웨어 구성


4. 변경개발 가능성 및 범위

 1) 하드웨어 재설계

  • 현 구성에서 사용자 인터페이스 변경을 통한 OEM개발

 2) 시리얼 제어프로그램을 클라이언트 요구형태로 재구성

 3) 탈자기 외의 용도인 양극성(+/-)출력 전파정류기 개발
