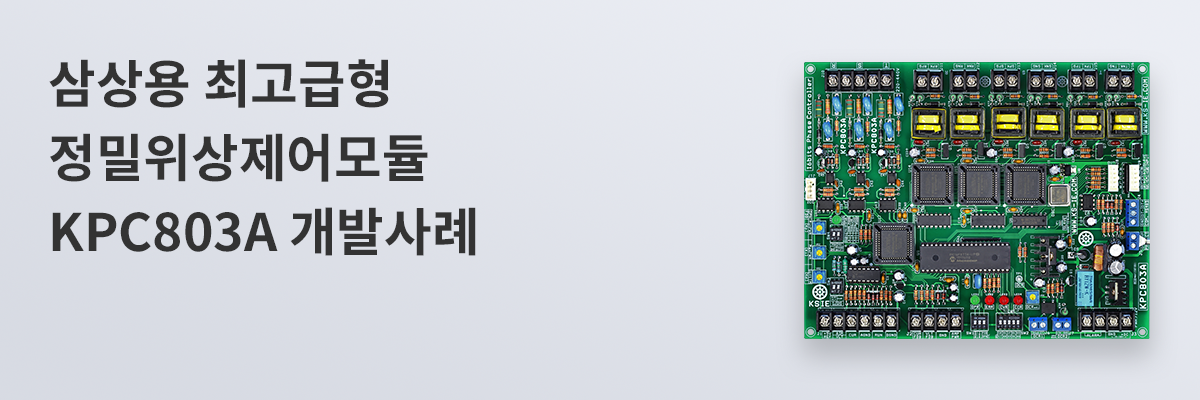

삼상용 최고급형 정밀위상제어모듈 KPC803A 개발사례

KSIE 관리자
2019-03-06
조회수 351

1. KPC803A 개발배경

  • 위상각제어의 디지털화를 실현한 KPC703A 삼상 정밀 위상제어보드의 위상제어 분해능 상승
  • 현장 설치 대응이 어려웠던 트랜스 부하의 권선형태에 따른 위상차를 극복하는 기능을 넣은 형태로 개발



2. 추가 및 향상된 기능

 1) 위상분해능 정밀화

  • 기존 12비트(4096)분해능에서 16비트(65536)분해능으로 정밀화시킨 CPLD로직
  • 3000A 급 대전력의 피드백 제어에서 분해능은 추종성능 향상을 도움

 2) 제로크로스의 30도 시프트기능 추가

  • 트랜스를 거치는 부하에 있어서 삼상의 경우 입출력이 권선형태에 따라 위상이 30도 밀리거나 당겨지는 결과가 발생하고 이를 막기 위해 보조 트랜스를 사용해야하는 경우가 있음
  • 제로크로스 상보다 정확히 30도 뒤지거나 앞서는 파형에 맞추어 위상을 제어할 수 있는 기능을 추가함

 3) 단자처리를 더 큰 것으로 하여 결선을 쉽게 하고 펄스트랜스의 절연성을 높이는 부품을 개발 및 적용

 4) 시리얼제어 프로그램의 성능개선

  • 16비트 분해능에 맞추어 제어 가능하도록 변경
  • 피드백전류 등 현재의 목표값 및 현재값을 프로그램에서 읽어 올 수 있도록 구현

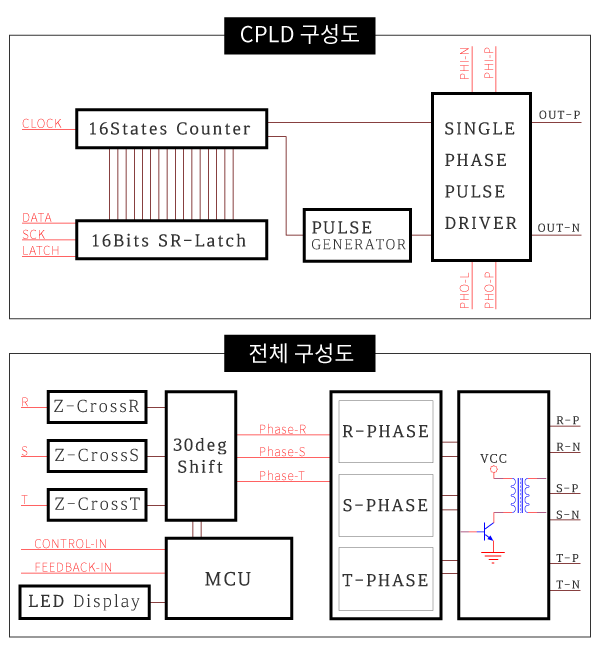

3. 하드웨어 구성 및 참고영상

삼상 위상제어 라인드라이브 측정영상




4. 변경개발 가능성 및 범위

 1) 시리얼제어 프로그램 수정

  • 시리얼제어 프로그램 및 로고 등 변경 가능

 2) 하드웨어 재설계

  • 현 구성에서 입력인터페이스 변경 및 로고제거 등 가능
  • 현 구성에서 피드백 앰프 추가해서 원보드 개발가능

 3) SCR위상제어 기능으로 구현할 수 있는 다른 형태의 개발 가능
