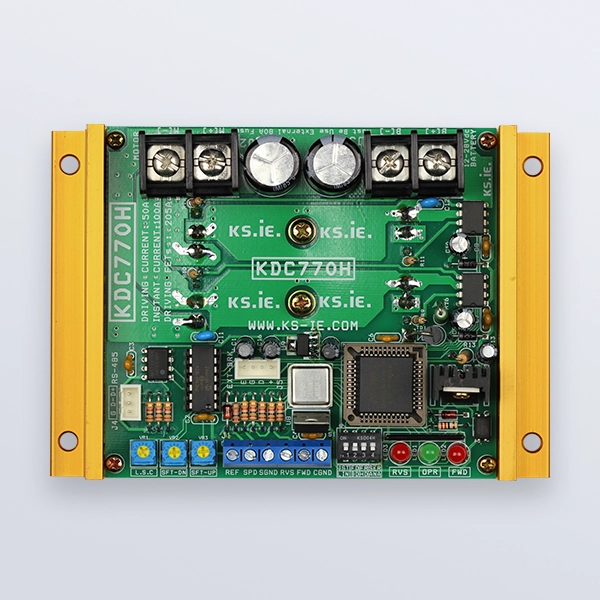

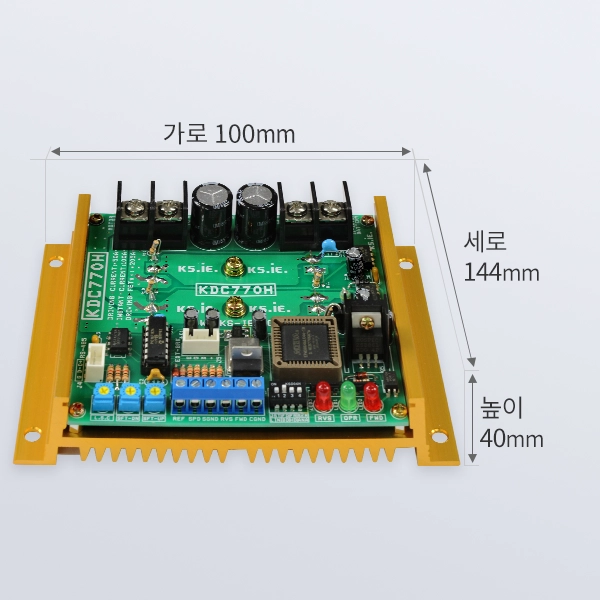

KDC770H
280,500원

50A급 제동감속형 DC모터 정/역 스피드컨트롤러

KDC770H는 DC12-28V전원을 사용하는 직류모터 스피드 콘트롤러 모듈로써, 연속운전 전류50A(순간 80A, 적용 드라이버 용량 205A)의 정격을 가지며 CPLD기반의 범용 직류모터 게이트 드라이버 모듈로 구성된 제동감속형 직류모터 속도제어 모듈


1. KDC770H 개요

        KDC770HDC12-28V전원을 사용하는 직류모터 스피드 콘트롤러 모듈로써연속운전 전류50A(순간 80A, 적용 드라이버 용량 205A)

의 정격을 가지며 CPLD기반의 범용 직류모터 게이트 드라이버 모듈로 구성된 제동감속형 직류모터 속도제어 모듈입니다.



200A급 드라이버 소자로 구성한 풀브릿지 드라이버로 드라이버의 능력은 200A에 달하지만 제동감속급가속방열환경 등을 생각

 하여 1/4의 정격을 취하고 있습니다. (1.2Kw @24V_1.5Hp)



2. 특징

1) 감속 브래이킹 기능 전용 CPLD로직에 구현한 H-BRIDGE DRIVER(KDD7710CPLD)채용하여등속 및 가속시 평균전압이 유지되는

     형태로 구동속도보다 더 높은 부하의 회전에 대해서는 브래이킹 작용이 일어나 개방구동 PWM제어 방식에 비해 부하변동에 대

     한 속도 유지력이 뛰어 남



2) 2조를 사용한 이동대차 구동계를 구성할 경우 좌우 다른 가감속으로 회전을 매우 원활하게 시킬 수 있고 지령속도 보다

     빠른 회전은 제동력이 되므로안쪽 바퀴가 끌리는 현상이 없어 회전반경을 작게 할 수 있음

 3) 감속시 신속한 제동감속이 행해지므로빠른 왕복운동,운반캐리지 등 가감속이 원활히 이루어져야하는 용도에 적합

 4) 정지뿐만 아니라 감속시에도 항상 브레이킹 작용이 일어나기 때문에 빠른 응답성을나타냄

  (:구성상 저항을 통한 실시간 외부브래이킹 구성이 어려워 본 모델은 모터권선에서제동에너지를 흡수하는 방식이라

       감속시간에 일정 제한을 둠)

 5) 통신기능(RS485)을 통한 멀티드롭제어 및 모니터링이 가능하며,공개된 프로토콜에따라 유저 어플리케이션 구축가능(기본

     윈도우 제어 프로그램 제공)



6) 조이스틱 모드 제공

※ 본 시리즈의 특징은 감속시 제동감속 즉 목표속도 보다 높은 속도에 대해서는 제동이 걸리는 형태라 하강작업, 2조 운용시 코너링에 탁월한 특성을 보입니다. 본 제품은 결제 후 제작기간 3~4일이 소요됩니다.
