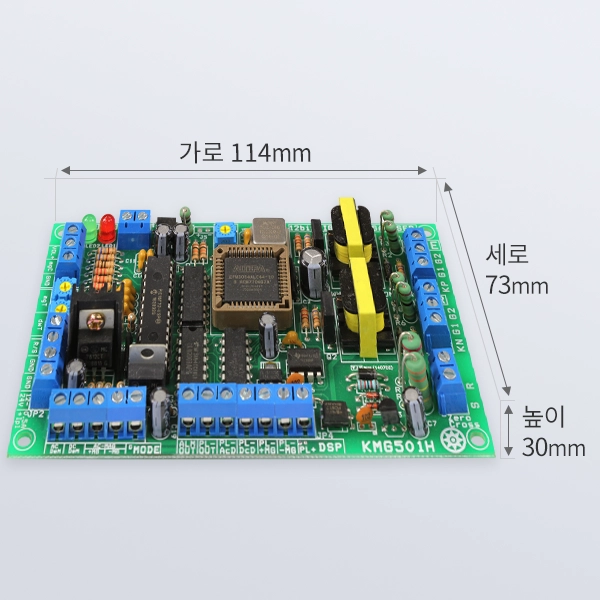

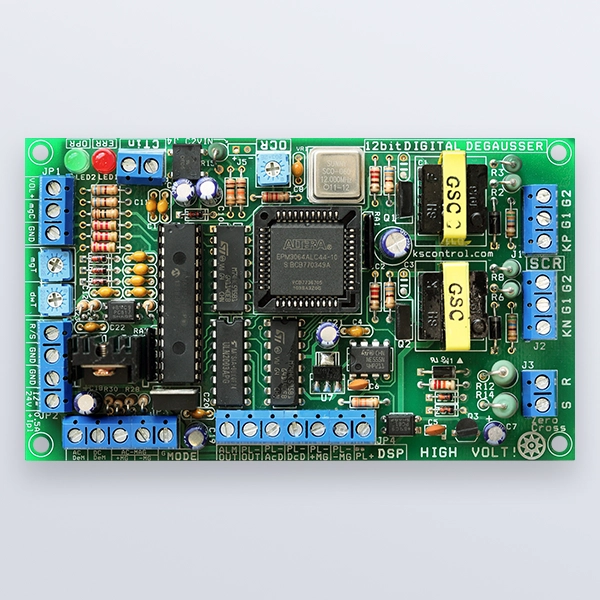

KMG501H는 12bit분해능의 위상각제어 전용칩(KPP5112MG)을 탑재한 단상용 탈/착자 콘트롤 모듈로, 교류탈자 /직류탈자 /직류(+)착자 /직류(-)착자/ 교류착자의 기능을 갖춘 기본형 탈자/착자 모듈입니다.


1. 개요(General Description)



KMG501H12bit분해능의 위상각제어 전용칩(KPP5112MG)을 탑재한 단상용 탈/착자 콘트롤 모듈로서교류탈자 /직류탈자 /직류(+)착자 /직류(-)착자교류착자의 기능을 갖추고 있습니다. __12bits 위상제어 일반기술자료서(KPC70XY-gen.pdf )참조



특히본 모듈은 탈/착자기에 필요한 모든 기능을 모듈 내에 갖추고 있으며각 교류전원 주파수의 반싸이클 주기당 4095스탭의 위상분해능력과 연산에 의한 위상가변의 가감속을 얻고, 2차 제어전류 범위는 4000A 이상의 SCR모듈 구동을 지원합니다.

매 초당 120번의 전원주파수의 반 싸이클 마다 위상변화가 가능하고 분해능이 4095이므로 최장 30초의 탈자시간일 경우있어서도 반 싸이클 당 1스탭 위상변화를 얻을 수 있으므로 아날로그 방식에서 얻을 수 있는 분해능과 동일함



2. 적용분야(Application)

 탈자기/착자기/스폿용접기(AC탈자모드 사용)

3. 특징(Features)

신뢰성 및 정밀성에 기반한 CPLD디바이스로 구현된 위상제어로직(KPP5112MG)탑재

오실레이터 발진주파수 오차내의 안정된 타임베이스

광폭 펄스 드라이브를 사용하여 유도성이 강한 코일부하의 점호유지에 적합

넓은 범위(220-440Vac)의 직결가능한 제로크로스 검출회로 및 파형정형 회로

. 50/60Hz 전원주파수 자동판단

초기 안정 및 제로크로스 결상 시 정지기능

운전/정지 동기화 기능(운전시작 및 정지 명령은 상의 영점에 동기 되어 행함)

/착자 전류조절드웰타임 조절/착자 시간조절 기능

교류탈자/직류탈자/직류(+)착자/직류(-)착자/교류착자 기능

과도기간의 소프트 추종에 의해 偏磁현상을 방지(특성 그래프의 Ttr타임 참조)

과전류 정지 기능

비상시 알람출력(오픈 콜렉터 출력)

. SCR의 감도차이 및 2SCR 병렬운전을 위한 2개의 게이트 출력 핀



 4기능 (Function)

1. 교류탈자(AC Demagnetizing)

기본적인 소자기능으로써 초기에 착자강도 이상의 강한 전류로 여자시켰다가 서서히 여

자강도를 줄이면서 소자시키는 기능

탈자 시작 시 탈자전류까지 상승하는 소프트 접근 타임을 두어 트랜스의 과도특성 응답

을 좋게 하면서 과도전류 유입에 의한 이상 착자현상을 줄임

드웰타임(Dwell time)을 두어 초기에 탈자전류치에서 머무는 시간(0.2-2초 조절)동안

자화된 물체의 착자점이 탈자전류에 의해 제거되도록 하는 구간을 가진다.

드웰타임을 거치고나서 탈자시간(2-30동안 위상각을 줄이면서 탈자기능을 행함

전류조절치는 탈자전류에 적용되며 자화전류는 탈자전류의 90%값을 갖음(이것은 자화

하고 나서 탈자할 경우 전류볼륨을 그대로 두어도 되도록 하기 위함)

 2. 직류탈자(DC Demagnetizing)



자화된 물체의 특성에 따라 교류주파수로 탈자가 힘든 경우일정 싸이클을 주기(드웰타

)로 직류 전압을 극성을 번갈아가면서 감소시켜 탈자하는 기능

매 구간 극성이 바뀌는 시점에 소프트 접근 타임을 두어 트랜스의 과도특성 응답을 좋

게 하면서 과도전류 유입에 의한 이상 착자현상을 줄임

드웰타임(Dwell time)으로 각 극성의 유지시간(0.2-2)을 조절

탈자시간(2-30)을 기준으로 드웰구간동안 위상을 줄이며 탈자를 행하고 실제적인 탈

자 시간은 설정탈자 시간에 극성반전 구간의 천이시간이 더해진다.

감소곡선은 교류탈자시의 감소곡선을 유지하며 각 극성의 시작전류크기는 이전 극성의

종지전류의 크기와 동일하여 탈자전류의 연속성을 유지하여 잔류자기를 줄이고 있다.

전류조절치는 탈자전류에 적용되며 자화전류는 탈자전류의 90%값을 갖음(이것은 자화

하고 나서 탈자할 경우 전류볼륨을 그대로 두어도 되도록 하기 위함)



[직류탈자모드에서는 각 극성에 대한 드웰타임을 포함한 탈자시간을 가지므로드웰기

간이 길 경우 극성별 자화전류 편차가 커집니다이 현상을 줄이려면 드웰타임을 짧

게 해야합니다.



3. 직류(+)착자(Positive Polar DC Magnetizing)

양극성(+)으로 착자하는 기능

. RUN입력을 유지하는 동안 출력(RUN입력 없으면 정지하며 5초 리미트 설정됨)



4. 직류(-)착자(Negative Polar DC Magnetizing)

양극성(-)으로 착자하는 기능

. RUN입력을 유지하는 동안 출력(RUN입력 없으면 정지하며 5초 리미트 설정됨)



5. 교류착자(AC Magnetizing)

교류를 가하여 착자하는 기능으로 교류탈자의 드웰타임을 늘이고 바로 멈추는 형태

착자가 끝나는 시점의 여자 극성은 착자시간에 따라 달라지며 예측할 수 없음

교류여자가 필요한 특별한 목적으로 사용

. RUN입력을 유지하는 동안 출력(RUN입력 없으면 정지하며 5초 리미트 설정됨)

※ 본 제품은 국내 탐상기 및 탈자기 업체의 요구사양대로 만들어졌고 몇 군데 업체에서 사용되고 있습니다. 본 제품은 결제 후 제작기간 3~4일이 소요됩니다.
