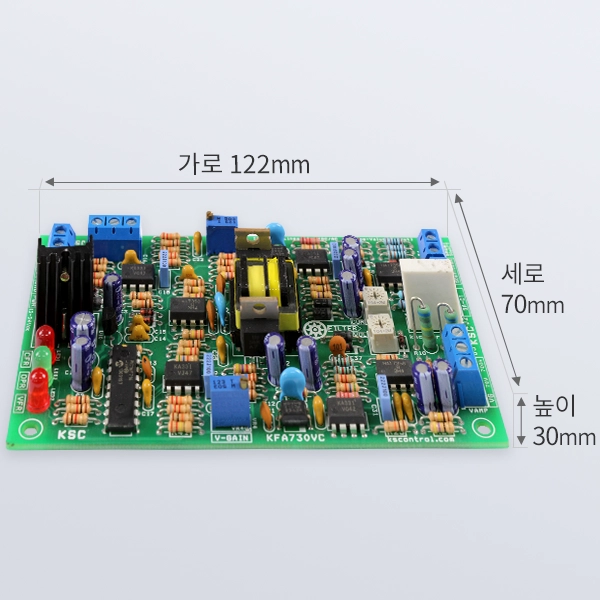

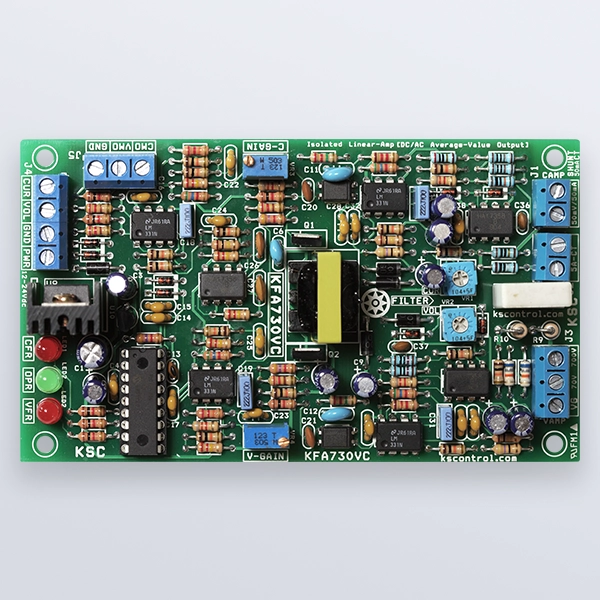

KFA730VC
159,500원

위상제어 보드 피드백용 절연형 전압/전류 피드백 앰프

KFA730VC는 절연된 구간의 전압/전류(직류 및 교류)값을 전송하는 센싱앰프 보드이며, 위상제어의 전압/전류 피드백제어에 최적화시킨 것으로 개발되었지만, 범용 절연구간 전류 및 전압 센싱앰프로도 활용이 가능합니다.


1. 개요(General Description)



KFA730VC는 절연된 구간의 전압/전류(직류 및 교류)값을 전송하는 센싱앰프 보드이며위상제어의 전압/전류 피드백제어에 최적화시킨 것으로 개발되었지만범용 절연구간 전류 및 전압 센싱앰프로도 활용이 가능 하다.



2. 적용분야(Application)

 위상제어기의 절연구간 직류 혹은 교류 전압/전류 피드백 앰프

일반용도의 절연앰프

타코 제너레이터 이용 직/교류 모터 속도제어용 피드백신호 앰프



3. 특징(Features)

 교류 및 직류 전압/전류의 평균치에 대응하는 0-5V 아날로그 전압 및 전류 출력

교류 및 직류의 평균값이 표시되고 크로스오버 왜곡이 없는 전파직선검파회로 채택

. AC/DC 0~70V, 0~700V의 전압레인지를 커버하는 두 종류의 전압입력단자

. AC/DC 50mV션트(50mA계기용 CT) AC 5A출력 CT연결 가능한 전류입력단자

제어 측과 전류검출 측 및 전압검출 측 모두 전원은 트랜스로 신호는 포토커플러로 절연

전파정류 120Hz1t ~ 12t 적분상수 가변에 의한 응답특성을 조절기능(볼륨)

입력 전압 및 전류의 풀.스케일을 맞추기 위한 이득조절기능(Gc=0.3-2.2/Gv=0.6-4.4)

선형성 및 정밀도가 높은 F-V/V-F 콘버터 채택



※ 본 모듈은 위상제어보드의 피드백 제어시 전압/전류 출력을 간편하게 피드백할 수 있는 형태
