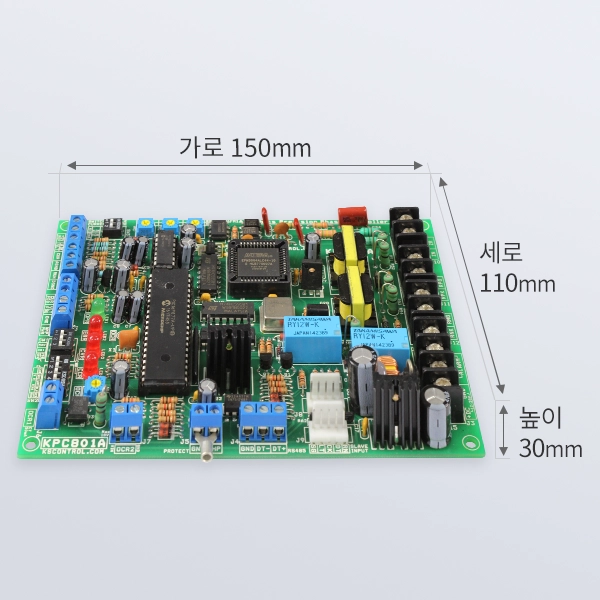

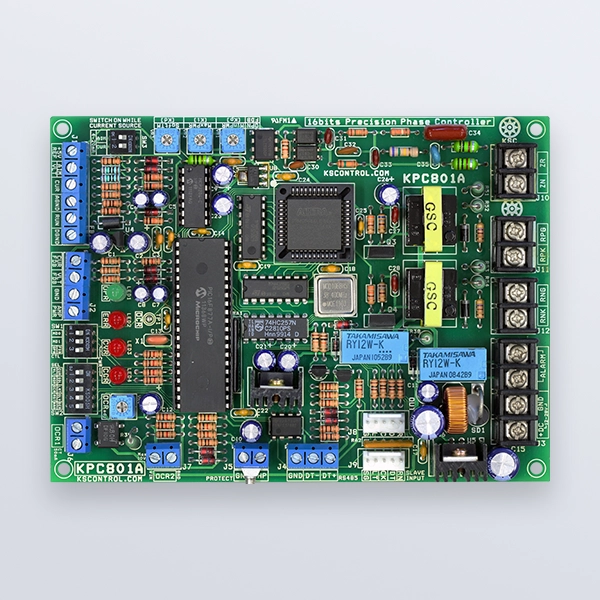

KPC801A
302,500원

단상용 16bits 정밀 위상제어 모듈 (최고급형)

KPC801A는 16bit분해능의 위상각제어 전용칩(KPP8112)를 탑재한 단상 아날로그 및 시리얼(RS485) 인터페이스 모델 정밀 위상제어 모듈로써,기존 KPC701A모듈을 기반으로 디지털 출력 분해능을 16비트로 향상시킨 최상위 위상제어 모듈임


1. 개요(General Description)



KPC801A16bit분해능의 위상각제어 전용칩(KPP8112)를 탑재한 단상 아날로그 및 시리얼(RS485) 인터페이스 모델 정밀 위상제어 모듈로써안정성 위주의 기존 KPC701A모듈을 기반으로 디지털 출력 분해능을 16비트로 향상시키고 세 개의 모듈을 연동하여 3상 제어가 가능하도록 마스터/슬래이브 기능을 추가한 KPCx01A시리즈 중 최상위 위상제어 모듈임



[ KPC70xA 대비 향상 및 변경된 기능 요약 ]



[] 디지털 출력분해능을 16비트로 향상



아날로그 제어입력은 12비트를 다중샘플링기법으로 14비트화 한 후 직선화과정을 거쳐 디지털 위상분해능 16비트에 매칭시킴

정현파의 비직선 특성은 실제 스케일링에 있어서 14비트 제어입력으로 충분히 최종 분해능 16비트에 충분히 매칭 됨

시리얼통신(RS485) 모드 이용 시 16비트 분해능을 그대로 이용가능



[] 12상제어를 위한 마스터/슬래이브 모드 추가

. 3개를 이용하여 3상제어가 가능하도록 마스터 혹은 슬래이브 동작이 가능함

슬래이브 모드는 점퍼 쇼트로 전환되며 5개의 신호선 연결로 운용가능



[] 전원 과도기 펄스 발생 방지회로 삽입

펄스 출력의 전원을 릴레이를 사용한 지연회로 및 선단회로를 사용하여 모듈의 전원을 불안전하게 투입해도 과도기의 불안정으로

   인한 펄스 발생을 제거



[] 현재(피드백 값전압 및 전류값 시리얼 리턴 기능 추가

원격에서 현재의 전류 전압을 읽을 수 있도록 전압/전류 앰프의 피드백 값 리턴



[] 에러발생시 릴레이 접점을 사용한 출력

기존의 오픈 콜렉터 출력에서 릴레이 드라이접점으로 변경



[] 저감도 SCR을 위한 출력저항 병렬운전

. PCB 뒷면에서 점퍼 납땜으로 출력을 키울 수 있음

기존의 병렬출력단자는 스페이스 관계로 삭제함



2. 적용분야(Application)



대전력 교류 라인드라이브 히터제어 및 트랜스결합 히터제어

대전력 가변전압 정류기

직류모터 속도조절기(정류기 구성)

대전력 충전기(CV/CC모드로 제어용이)

탈자기/착자기

대전력 정전압,정전류 혹은 정전력 구성

기타 저항 혹은 유도부하 출력제어



3. 특징(Features)

신뢰성 기반의 CPLD로직디바이스로 구현된 위상제어프로세서(KPP8116)탑재

오실레이터 발진주파수 오차내의 안정된 타임베이스

노이즈세력 대응 필터링 기능을 갖춘 220-440V직결 제로크로스 검출부

트리거 시점과 게이트 구동펄스의 동기화를 통한 16bit의 분해능 구현

. 50/60Hz 전원주파수 자동판단두 주파수의 공배수 마스터클럭 사용)

초기 안정 및 결상발생시 즉시 정지 및 회복시 자동운전 기능

운전/정지 동기화 기능(운전시작 및 정지 명령은 기준(R)상의 영점에 동기 되어 행함)

전압제어(0-5V/1-5V), 전류제어(4-20mA/0-20mA), 시리얼(RS-485)원격제어

평균전압비례출력/실효전력비례출력/위상각비례출력/싸이클제어출력_개방제어운전모드

정전류/정전압/정전압정전류(CVCC서플라이형)/정전력_피드백제어 운전모드

피드백제어 모드 운용시.보드 P.I.D조절기능(Kp,Ki,Kd상수조절)

개방제어 모드 운용시최소출력제한/최대출력제한/소프트업다운 조절기능(볼륨)

전류제한 및 과전류 정지 기능

비상시 알람출력(릴레이 접점출력)

. SCR의 감도가 낮을 경우를 위한 출력 증강기능(드라이버 저항 납땜으로 보강)

. 12-28V 프리볼테지 전원입력(스위칭레귤레이터 전원)

히트싱크 과열차단 기능

※ 본 모듈은 용광로 등의 히터,인버터의 초단 정전압전원용,전기분해 등의 용도로 산업장비에 사용되고 있습니다.
