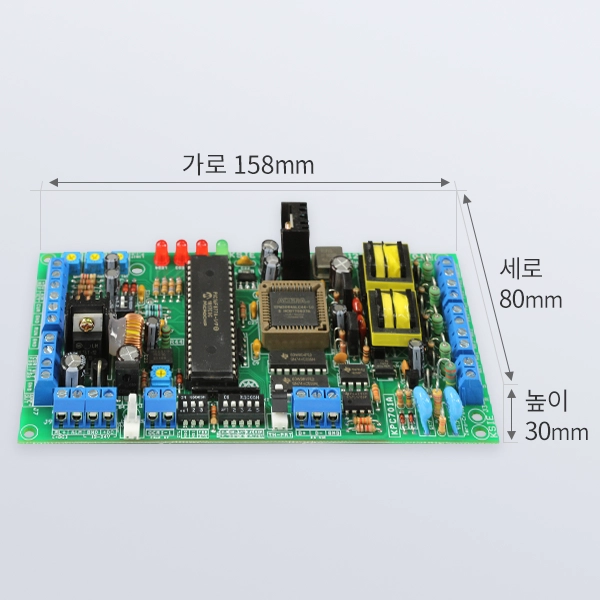

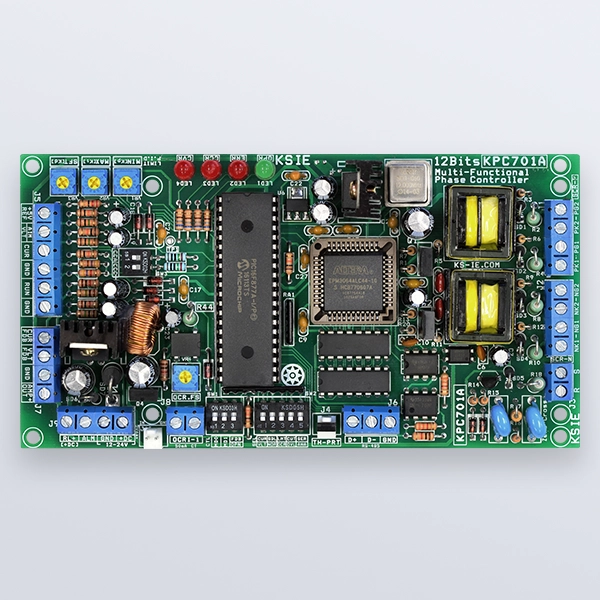

KPC701A
236,500원

단상용 12bits분해능 정밀 위상제어 모듈

KPC701A는 12bit분해능의 위상각제어 전용칩(KPP7112)을 탑재한 단상 아날로그 및 시리얼(RS485) 인터페이스 모델 정밀 위상제어 모듈로써, 현장에서 요구하는 다양한 옵션기능을 통합하여 위상제어 모듈의 기준을 제시하고자 하는 최상의 범용 위상제어 모듈임


1. 개요(General Description)

 KPC701A12bit분해능의 위상각제어 전용칩(KPP7112)을 탑재한 단상 아날로그 및 시리얼(RS485) 인터페이스 모델 정밀 위상제어 모듈로써안정성 위주의 기존 KPC501A모듈을 기반으로 현장에서 요구하는 다양한 옵션기능을 통합하여 위상제어 모듈의 기준을 제시하고자 하는 최상의 범용 위상제어 모듈임



__12bits 위상제어 일반기술자료서(KPC70XY-gen.pdf)참조



[ KPC50xA 대비 향상된 기능 요약 ]

[] 제로크로스검출회로 개선으로 5KHz이상 라인전압과 대등한 수준의 노이즈 혼입에도 0점이 흔들리지 않음

고주파 유도로인버터 등의 노이즈환경에서 신뢰성 제고 (비교 별첨자료 참조)

 [] Max Power Limit(MAX) Min Power Limit(MIN)기능 부가

최저치와 최고치의 출력을 제한하는 기능

제어값 0-100% 입력에 대해 출력은 최저제한값-최고제한값 사이에 비례출력됨



[] 12-24V Free Voltage전원입력

산업현장에서 많이 사용되는 24V전원을 공급할 수 있도록 스위칭레귤레이터 사용

[] Feed Back Control 대응

. Open Loop Control 외에 자체적으로 자동조절을 위한 전류/전압 피드백 입력구성

정전압/정전류/정전력/정속제어 등에 응용가능

옵션보드인 KFA730VC를 사용하면 절연된 구간의 전압/전류를 피드백 받을 수 있음

(절연앰프 KFA730VC는 표지 링크참조)



[] P.I.D제어 모드 추가

피드백제어를 행함에 있어서 부하의 반응에 따른 안정된 접근을 위해 PID상수를 보드에서 볼륨으로 조절가능하도록 구성

개방루프제어에서 최저출력제한/최고출력제한/소프트타임 볼륨이 피드백제어에서는 Kp/Ki/Kd상수지정 볼륨으로 사용됨



[] 분리된 2개의 게이트출력 구성

기존 그라운드 공통인 2개의 출력에서 그라운드가 분리된 2개의 게이트출력으로 변경

병렬구동 및 게이트출력 증강을 위해서 묶어서 사용하거나 절연된 동일상의 다른 SCR을 구동하는 목적으로 나누어 사용가능



2. 적용분야(Application)

대전력 교류 라인드라이브 히터제어 및 트랜스결합 히터제어

유도전동기 소프트 스타터

대전력 가변전압 정류기

직류모터 속도조절기(정류기 구성)

대전력 충전기(CV/CC모드로 제어용이)

탈자기/착자기

대전력 정전압,정전류 혹은 정전력 구성

기타 저항 혹은 유도부하 출력제어



3. 특징(Features)

신뢰성 기반의 CPLD로직디바이스로 구현된 위상제어프로세서(KPP7112)탑재_개선사항

오실레이터 발진주파수 오차내의 안정된 타임베이스

노이즈세력 대응 필터링 기능을 갖춘 220-440V직결 제로크로스 검출부_개선사항

트리거 시점과 게이트 구동펄스의 동기화를 통한 12bit의 분해능 구현

. 50/60Hz 전원주파수 자동판단두 주파수의 공배수 마스터클럭 사용)

초기 안정 및 결상발생시 즉시 정지 및 회복시 자동운전 기능

운전/정지 동기화 기능(운전시작 및 정지 명령은 기준(R)상의 영점에 동기 되어 행함)

전압제어(0-5V/1-5V), 전류제어(4-20mA/0-20mA), 시리얼(RS-485)원격제어

평균전압비례출력/실효전력비례출력/위상각비례출력/싸이클제어출력_개방제어운전모드

정전류/정전압/정전압정전류(CVCC서플라이형)/정전력_피드백제어 운전모드_추가사항

피드백제어 모드 운용시.보드 P.I.D조절기능(Kp,Ki,Kd상수조절)_추가사항

개방제어 모드 운용시최소출력제한/최대출력제한/소프트업다운 조절기능(볼륨)_추가사항

전류제한 및 과전류 정지 기능_개선사항

비상시 알람출력(오픈 콜렉터 출력)_추가사항

. SCR의 감도차이 및 2SCR 병렬운전을 위한 절연된 2개의 게이트 출력보유_개선사항

. 12-24V 프리볼테지 전원입력(스위칭레귤레이터 전원)_추가사항

히트싱크 과열차단 기능_추가사항



※ 본 모듈은 용광로 등의 히터,인버터의 초단 정전압전원용,전기분해 등의 용도로 산업장비에 사용되고 있습니다.
