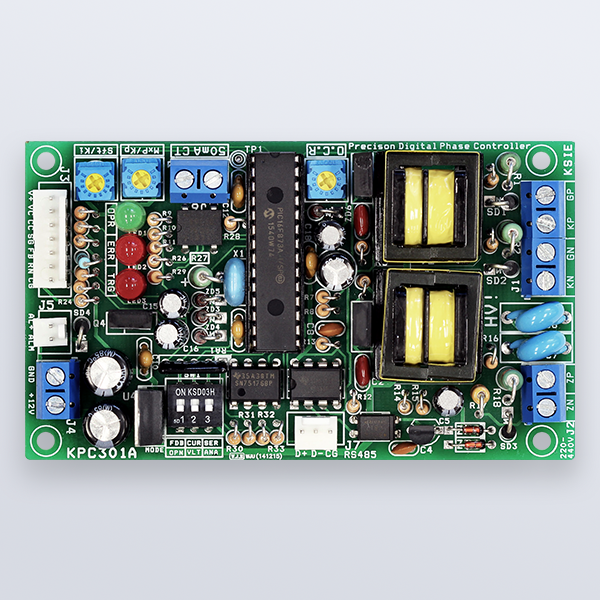

KPC301A는 마이크로프로세서를 이용한 정밀 위상각제어 모듈로써, 안정성 위주의 기존 KPC501A모듈에서 필요한 기능을 추가하고 사용빈도가 낮은 기능을 삭제한 실용적이고 초소형화한 위상제어 모듈임


1. 개요(General Description)



KPC301A는 마이크로프로세서를 이용한 정밀 위상각제어 모듈로써안정성 위주의 기존 KPC501A모듈에서 필요한 기능을 추가하고 사용빈도가 낮은 기능을 삭제한 실용적인 위상제어 모듈임



[ KPC50xA 대비 향상된 기능 요약 ]

 [] 제로크로스검출회로 개선으로 5KHz이상 라인전압과 대등한 노이즈 혼입에도 0점이 흔들리지 않음

고주파 유도로인버터 등의 노이즈환경에서 신뢰성 제고



[] Max Power Limit(MAX) 기능 부가

최고치의 출력을 제한하는 기능

. Max Limit볼륨을 최소로 할 경우, 50%까지 출력을 제한가능



[] Feed Back Control 대응

. Open Loop Control 외에 자체적으로 자동조절을 위한 전류/전압 피드백 입력구성

정전압/정전류/모터정속제어 등의 용도에 따라 목표피드백신호를 이용한 피드백제어



[] P.I.D제어 모드 추가

피드백제어를 행함에 있어서 부하의 반응에 따른 안정된 접근을 위해 PID상수를 보드에서 볼륨으로 조절가능하도록 구성

개방루프제어에서 최고출력제한/소프트타임 볼륨이 피드백제어에서는 Kp/Ki상수지정 볼륨으로 사용됨(미분상수 Kd값은

   조절불가하고 고정 값을 가짐)



2. 적용분야(Application)

 대전력 교류 라인드라이브 히터제어 및 트랜스결합 히터제어

유도전동기 소프트 스타터 및 정부하 속도제어부하가 일정한 경우 )

대전력 정전압/정전류 정류기,충전기 및 모터 속도조절기(자동속도제어)

기타 저항 혹은 유도부하 출력제어



 3. 특징(Features)

오실레이터 발진주파수 오차내의 안정된 타임베이스

노이즈세력 대응 필터링 기능을 갖춘 220-440V직결 제로크로스 검출부_개선사항

. 50/60Hz 전원주파수 자동판단

초기 안정 및 결상발생시 즉시 정지 및 회복시 자동운전 기능

운전/정지 동기화 기능(운전시작 및 정지 명령은 기준(R)상의 영점에 동기 되어 행함)

정상/역상 자동 판별 운전(초기 배선작업 시에는 일치시켜야 함)

전압제어(0-5V/1-5V), 전류제어(4-20mA/0-20mA), 시리얼(RS-485)원격제어

평균전압비례출력_개방제어운전모드

피드백제어 운전모드_추가사항

피드백제어 모드 운용시.보드 P.I.D조절기능(Kp,Ki상수조절)_추가사항

개방제어 모드 운용시최대출력제한/소프트업다운 조절기능(볼륨)_추가사항

과전류 보호 기능_개선사항

비상시 알람출력(오픈 콜렉터 출력)_추가사항

※ 본 모듈은 피드백 운전은 전압피드백/전류피드백 중 하나만 선택가능합니다.
