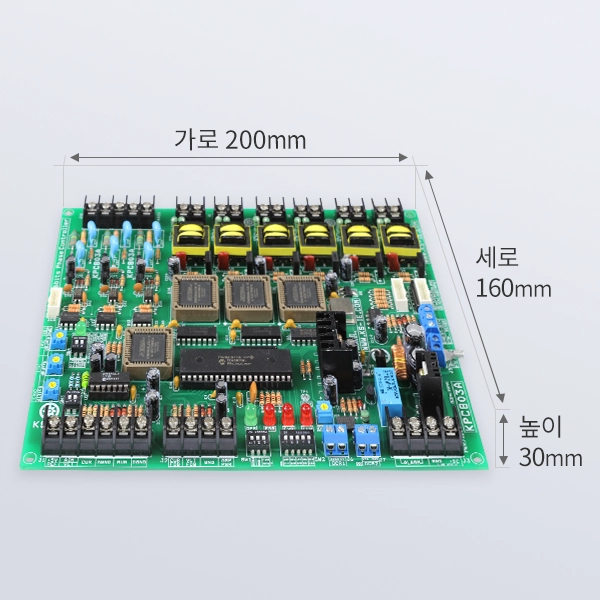

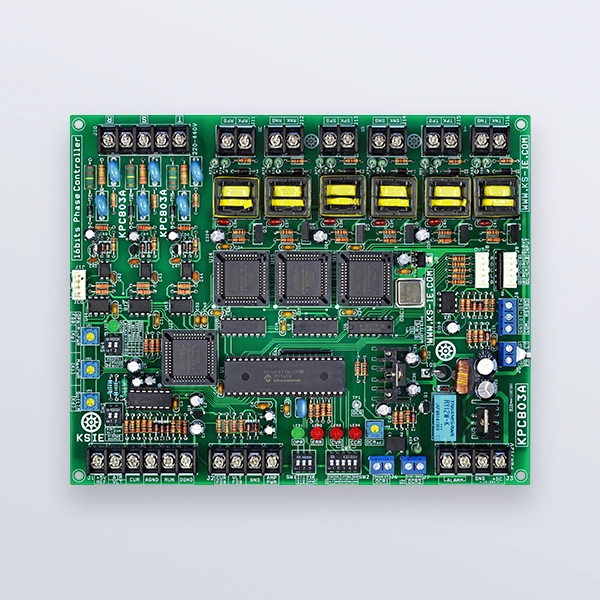

KPC803A
533,500원

삼상용 16bits 정밀 위상제어 모듈 (최고급형)

KPC803A는 16bit분해능의 위상각제어 전용칩(KPP8316)3개를 탑재한 삼상 아날로그 및 시리얼(RS485) 인터페이스 모델 정밀 위상제어 모듈로써, 안정성 위주의 기존 KPC703A모듈을 기반으로 디지털 출력 분해능을 16비트로 향상시키고, 트랜스를 이용할 때의 입출력위상차를 극복하기 위한 30도 위상이상(Phase Shift)기능을 내장한 최고급 모델 삼상위상제어기


1. 개요(General Description)



KPC803A16bit분해능의 위상각제어 전용칩(KPP8316)3개를 탑재한 삼상 아날로그 및 시리얼(RS485) 인터페이스 모델 정밀 위상제어 모듈로써안정성 위주의 기존 KPC703A모듈을 기반으로 디지털 출력 분해능을 16비트로 향상시키고 두 개의 모듈을 연동하여 12상 제어가 가능하도록 마스터/슬래이브 기능을 추가하면서트랜스를 이용할 때의 입출력위상차를 극복하기 위한 30도 위상이상(Phase Shift)기능을 내장한 KPCx03A시리즈 중 최상위 위상제어 모듈임



[ KPC70xA 대비 향상 및 변경된 기능 요약 ]



[] 디지털 출력분해능을 16비트로 향상



아날로그 제어입력은 12비트를 다중샘플링기법으로 14비트화 한 후 직선화과정을 거

쳐 디지털 위상분해능 16비트에 매칭시킴

정현파의 비직선 특성은 실제 스케일링에 있어서 14비트 제어입력으로 충분히 최종

분해능 16비트에 충분히 매칭 됨

시리얼통신(RS485) 모드 이용 시 16비트 분해능을 그대로 이용가능



[] 12상정류제어를 위한 마스터/슬래이브 모드 추가

정류기 용도로 사용할 경우에 있어서 보다 나은 리플특성을 얻기 위해 델타//스타 두

개의 상으로 12상 출력을 낼 경우 두 장의 모듈로 구성가능

슬래이브 모드는 점퍼 쇼트로 전환되며 5개의 신호선 연결로 운용가능

 [] 트랜스 권선위상차 보상 및 12상 정류기능 대응 (+/-)30deg 위상시프터 내장

 트랜스로 강압한 2차측을 제어할 경우 트랜스의 1-2차 권선방법에 따라 30도 위상차

가 나는 것을 보상

. 12상 양파정류에 있어서도 트랜스 권선을 다양하게 사용할 수 있음



[] 전원 과도기 펄스 발생 방지회로 삽입

펄스 출력의 전원을 릴레이를 사용한 지연회로 및 선단회로를 사용하여 모듈의 전원

을 불안전하게 투입해도 과도기의 불안정으로 인한 펄스 발생을 제거



[] 현재(피드백 값전압 및 전류값 시리얼 리턴 기능 추가

원격에서 현재의 전류 전압을 읽을 수 있도록 전압/전류 앰프의 피드백 값 리턴

전류/전압 값을 디스플레이 하기가 용이

2. 적용분야(Application)



대전력 교류 라인드라이브 히터제어 및 트랜스결합 히터제어

유도전동기 소프트 스타터

대전력 가변전압 정류기

직류모터 속도조절기(정류기 구성)

대전력 충전기(CV/CC모드로 제어용이)

탈자기/착자기

대전력 정전압,정전류 혹은 정전력 구성

기타 저항 혹은 유도부하 출력제어





3. 특징(Features)

신뢰성 기반의 CPLD로직디바이스로 구현된 위상제어프로세서(KPP8316)탑재

오실레이터 발진주파수 오차내의 안정된 타임베이스

노이즈세력 대응 필터링 기능을 갖춘 220-440V직결 제로크로스 검출부

트리거 시점과 게이트 구동펄스의 동기화를 통한 16bit의 분해능 구현

. 50/60Hz 전원주파수 자동판단두 주파수의 공배수 마스터클럭 사용)

초기 안정 및 결상발생시 즉시 정지 및 회복시 자동운전 기능

운전/정지 동기화 기능(운전시작 및 정지 명령은 기준(R)상의 영점에 동기 되어 행함)

정상/역상 자동 판별 운전(초기 배선작업 시에는 일치시켜야 함)

전압제어(0-5V/1-5V), 전류제어(4-20mA/0-20mA), 시리얼(RS-485)원격제어

평균전압비례출력/실효전력비례출력/위상각비례출력/싸이클제어출력_개방제어운전모드

정전류/정전압/정전압정전류(CVCC서플라이형)/정전력_피드백제어 운전모드

피드백제어 모드 운용시.보드 P.I.D조절기능(Kp,Ki,Kd상수조절)

개방제어 모드 운용시최소출력제한/최대출력제한/소프트업다운 조절기능(볼륨)

전류제한 및 과전류 정지 기능

비상시 알람출력(릴레이 접점출력)

. SCR의 감도가 낮을 경우를 위한 출력 증강기능(드라이버 저항 납땜으로 보강)

. 15-28V 프리볼테지 전원입력(스위칭레귤레이터 전원최소동작전압 12V)

양파정류를 위한 싱글펄스 선택기능

다운트랜스 사용시 트랜스 권선차에 의한 30도 위상각 변이 보정기능

. 2개의 모듈을 사용하여 12상 정류회로 구성가능

히트싱크 과열차단 기능

※ 본 모듈은 용광로 등의 히터,인버터의 초단 정전압전원용,전기분해 등의 용도로 산업장비에 사용되고 있습니다.
