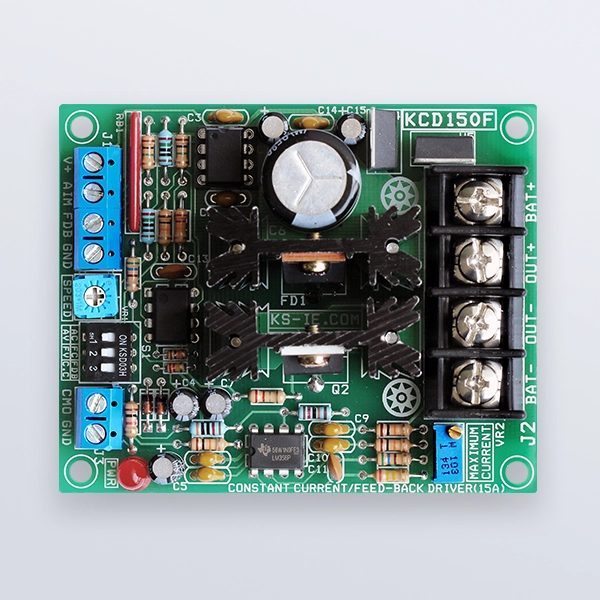

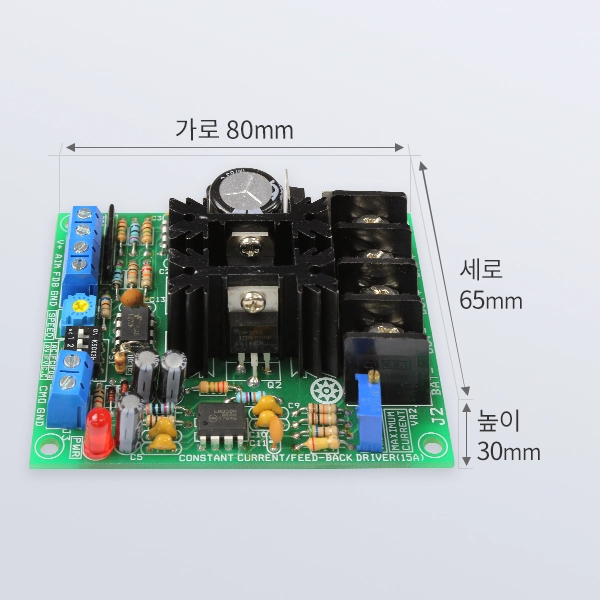

KCD150F의 기본 구성은 PWM출력의 정전류 드라이버를 바탕으로 선택에 따라 제어입력에 비례하는 정전류 드라이버 혹은 정전류 리미트 기능을 가진 피드백제어가 가능한 스위칭모드 전류제어(PI) 모듈입니다.


1. 개요(General Description)



KCD150F의 기본 구성은 PWM출력의 정전류 드라이버를 바탕으로 선택에 따라 제어입력에 비례하는 정전류 드라이버 혹은 정전류 리미트 기능을 가진 피드백제어가 가능한 스위칭모드 전류제어(PI) 모듈입니다.



기본 기능인 정전류 드라이버의 특징은 부하저항과 입력전압이 I=V/R를 허용하는 내에서 선로 및 부하(코일)의 저항변화로 인한 전류변화가 없어 전압제어 드라이버와의 차별성을 갖습니다.

특히자속을 제어하는 솔레노이드요크코일모터 토크제어에 있어서 입력과 토크는 선형 비례하여 주변 환경 변화에 무관하게 원하는 토크를 발생할 수 있습니다.



정전류 드라이버를 기본으로 한 또 다른 기능은 목표입력과 피드백 입력을 비교하여 피드백제어(PI)하는 기능을 갖추고 있으며 특히피드백제어에 있어서도 최대전류는 세팅된 최대전류에서 제한되어 원하는 이상의 초과출력을 막을 수 있도록 설계되었습니다.





2. 적용분야(Application)

솔레노이드 위치제어(정전류/피드백)

요크코일(계자코일자계제어

직류모터 토크제어(정토크 운전)

일반 저항부하의 정전류 운전





3. 특징(Features)



. MCU를 통한 PI제어로 간결한 구성의 부드러운 PI제어



스위칭모드(PWM출력)형태로 시리즈 방식으로 대 전류 고효율



피드백제어 모드에서도 상한 전류 리미트 작동



전압제어(0-5V), 볼륨제어전류제어(0-20mA)등 다양한 조절입력



최대전류 조절기능으로 0-5V입력에 대해 0-최대전류까지 직선비례함


최대전류에 대한 0-5V 전류 모니터 출력



. 8-24V 넓은 동작범위(정전류는 V > IR 조건일 때 가능)



[스위칭 모드 정전류 출력은 PWM출력으로 시리즈방식의 직류출력이 아닙니다.
