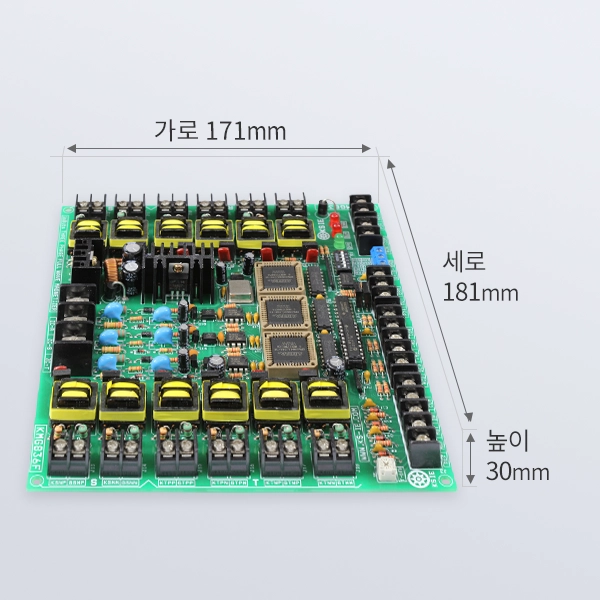

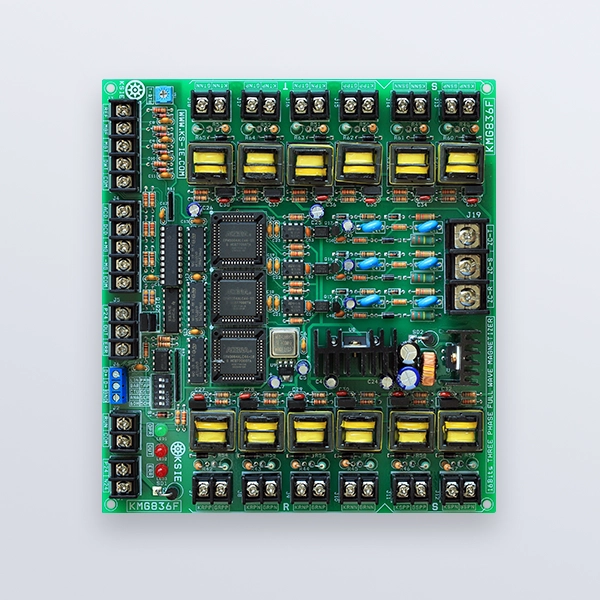

KMG836F
2,970,000원

삼상용 전파정류(全波整流)형 정밀 탈자/착자 제어보드

KMG836F는 탈자기능에 특화된 16bit분해능의 위상각제어 전용칩(KPP8316MG)을 탑재한 삼상용 전파(全波:Full Wave) 탈/착자 제어보드로 안정적인 게이트 점호신호 통제로직을 통한 전파출력제어를 달성하여, 트랜스 출력을 보다 효율적으로 이용가능하고 편여자에 의한 포화 및 진동을 감소시켜 탈착자기의 궁극적인 구성.


1개요(General Description)



KMG836F는 탈자기능에 특화된 16bit분해능의 위상각제어 전용칩(KPP8316MG)을 탑재한 삼상용 전파(全波:Full Wave) /착자 제어보드입니다.



현업에서 삼상 탈자기의 경우 제어의 안정성을 위해 대부분이 전파정류회로 2조의 콘트롤러의 출력명령신호를 전환하거나 두 개의 브릿지 드라이버의 게이트 신호를 절체해가면서 구현하고 있으나 복잡하고 정확한 파형정의가 어렵고 완전 대칭구동이 어려운 문제점을 가지고 있습니다.



개성산전은 오랜 동안의 위상제어기 개발경험을 바탕으로 안정적인 게이트 점호신호 통제로직을 통한 전파출력제어를 달성하여트랜스 출력을 보다 효율적으로 이용가능하고 편여자에 의한 포화 및 진동을 감소시켜 탈착자기의 궁극적인 모습을 갖추게 되었습니다.



본 모듈은 탈/착자기에 필요한 모든 기능을 모듈 내에 갖추고 있으며각 교류전원 주파수의 반싸이클 주기당 65,535스탭의 위상분해능력과 선형감소 연산 및 포물선감소 연산을 통해 탈자시간(1-30)내에 매 싸이클마다 감쇄값이 적용됩니다.



특히삼상 전파제어는 약간의 미스 스위칭으로도 정/SCR드라이버가 단락(쇼트)되는 민감한 문제를 지니고 있으므로 기계적인 치차가 움직이 듯 동기 되어 움직이는 로직 칩으로 신뢰성을 확보하였고 외부적인 스위칭으로 정/부 극성을 전환하는 기존의 방식에 비해 정확한 파형정의(주기/간극/파형 대칭성)가 가능합니다.



2. 특징(Features)



전파(全波)출력을 내기위한 안전성 및 정밀성에 기반한 CPLD로직설계

전파출력이므로 작은 트랜스로도 큰 여자전류를 흘릴 수 있음

완전 대칭출력이므로 트랜스 철심의 편자화에 의한 포화가 일어나지 않고 소음 적음

광폭 펄스 드라이브를 사용하여 유도성이 강한 코일부하의 점호유지

넓은 범위(220-440Vac)의 직결가능한 제로크로스 검출회로 및 파형정형 회로

. 50/60Hz 전원주파수 선택 및 프로그램 판단 일치시 운전(딥 스위치)

운전/정지 동기화 기능(운전시작 및 정지 명령은 상의 영점에 동기)

/착자 전류조절드웰타임 조절/착자 시간조절데드타임 조절

교류탈자/직류탈자/직류(+)착자/직류(-)착자/교류착자 기능

선형 감소곡선 및 포물선 감소곡선 선택기능(32비트 플로팅포인트 연산루틴사용)

시리얼(RS485)통신제어 기능 및 운용프로그램(작업별 데이터 보관)

시료에 따른 데이터는 시리얼로시작은 매뉴얼 작업 가능
