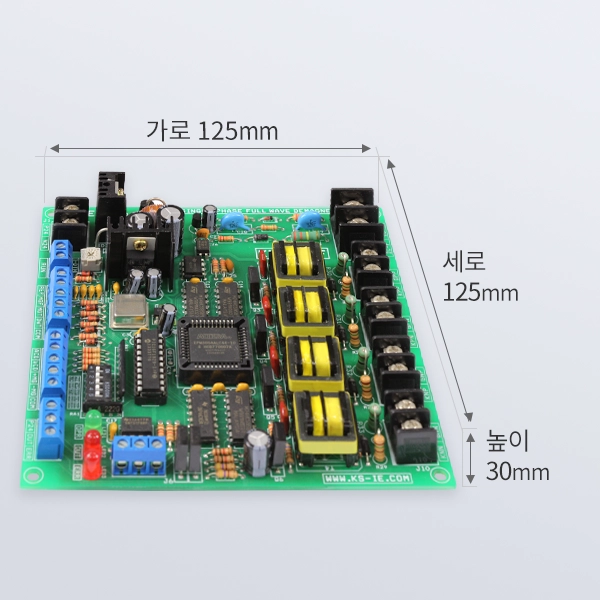

KMG812F
990,000원

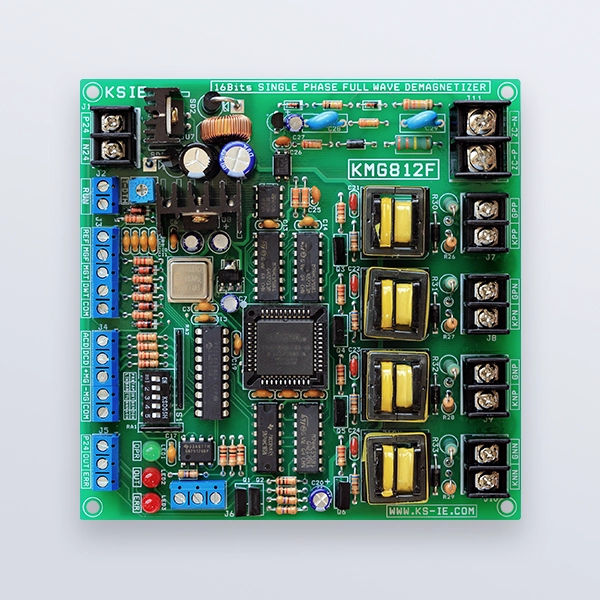

단상용 전파정류(全波整流)형 정밀 탈자/착자 제어보드

KMG812F는 탈자기능에 특화된 16bit분해능의 위상각제어 전용칩 (KPP8116MG)을 탑재한 단상용 전파(全波:Full Wave) 탈/착자 제어보드. 트랜스 출력을 보다 효율적으로 이용가능하고 편여자에 의한 포화 및 진동을 감소시켜 탈착자기의 궁극적인 형태.


1개요(General Description)



KMG812F는 탈자기능에 특화된 16bit분해능의 위상각제어 전용칩(KPP8116MG)을 탑재한 단상용 전파(全波:Full Wave) /착자 제어보드입니다.



현업에서 단상 탈자기의 경우 제어의 안정성을 위해 대부분이 반파형식으로써 운용되고 있으나개성산전은 오랜 동안의 위상제어기 개발경험을 바탕으로 안정적인 게이트 점호신호 통제로직을 통한 전파출력제어를 달성하여트랜스 출력을 보다 효율적으로 이용가능하고 편여자에 의한 포화 및 진동을 감소시켜 탈착자기의 궁극적인 모습을 갖추게 되었습니다.



본 모듈은 탈/착자기에 필요한 모든 기능을 모듈 내에 갖추고 있으며각 교류전원 주파수의 반싸이클 주기당 65,535스탭의 위상분해능력과 선형감소 연산 및 포물선감소 연산을 통해 탈자시간(1-30)내에 매 싸이클 마다 감쇄값이 적용됩니다.



2. 특징(Features)



전파(全波)출력을 내기위한 안전성 및 정밀성에 기반한 CPLD로직설계

전파출력이므로 작은 트랜스로도 큰 여자전류를 흘릴 수 있음

완전 대칭출력이므로 트랜스 철심의 편자화에 의한 포화가 일어나지 않고 소음 적음

광폭 펄스 드라이브를 사용하여 유도성이 강한 코일부하의 점호유지에 적합

넓은 범위(220-440Vac)의 직결가능한 제로크로스 검출회로 및 파형정형 회로

. 50/60Hz 전원주파수 선택 및 프로그램 판단 일치시 운전(딥 스위치)

운전/정지 동기화 기능(운전시작 및 정지 명령은 상의 영점에 동기 되어 행함)

/착자 전류조절드웰타임 조절/착자 시간조절데드타임 조절

교류탈자/직류탈자/직류(+)착자/직류(-)착자/교류착자 기능

선형 감소곡선 및 포물선 감소곡선 선택기능(32비트 플로팅포인트 연산루틴사용)

시리얼(RS485)통신제어 기능 및 운용프로그램(작업별 데이터 보관)

시료에 따른 데이터는 시리얼로시작은 매뉴얼 작업 가능
